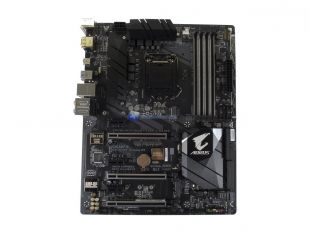

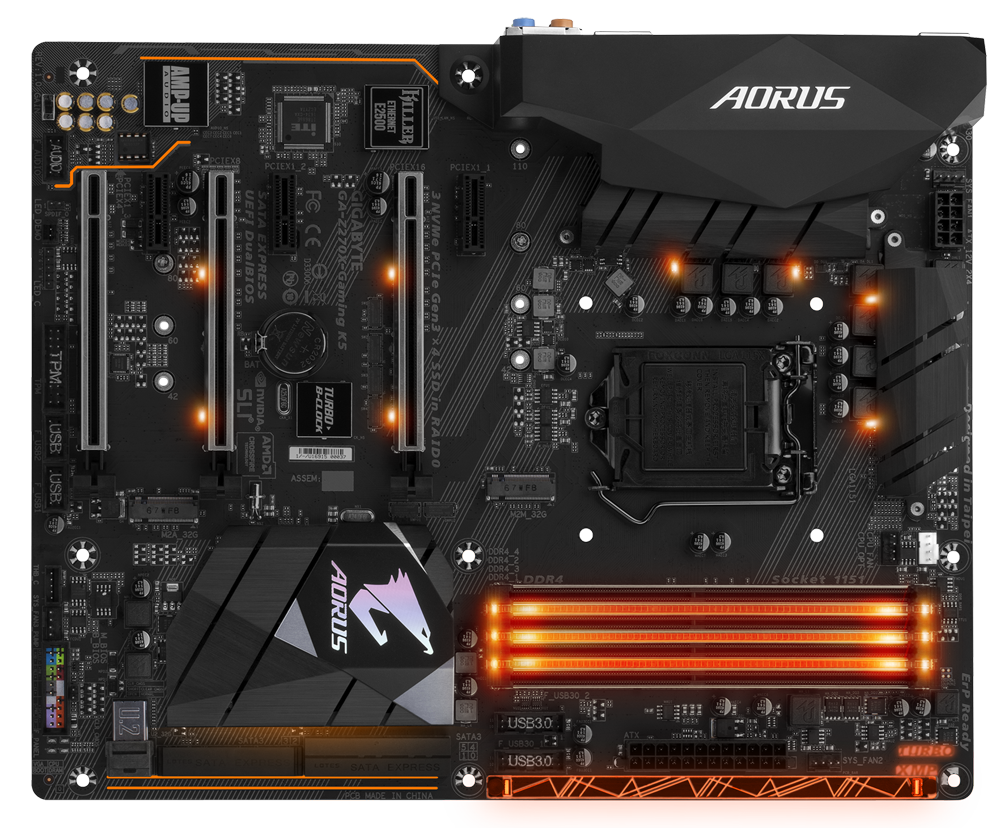

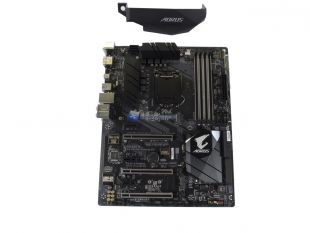

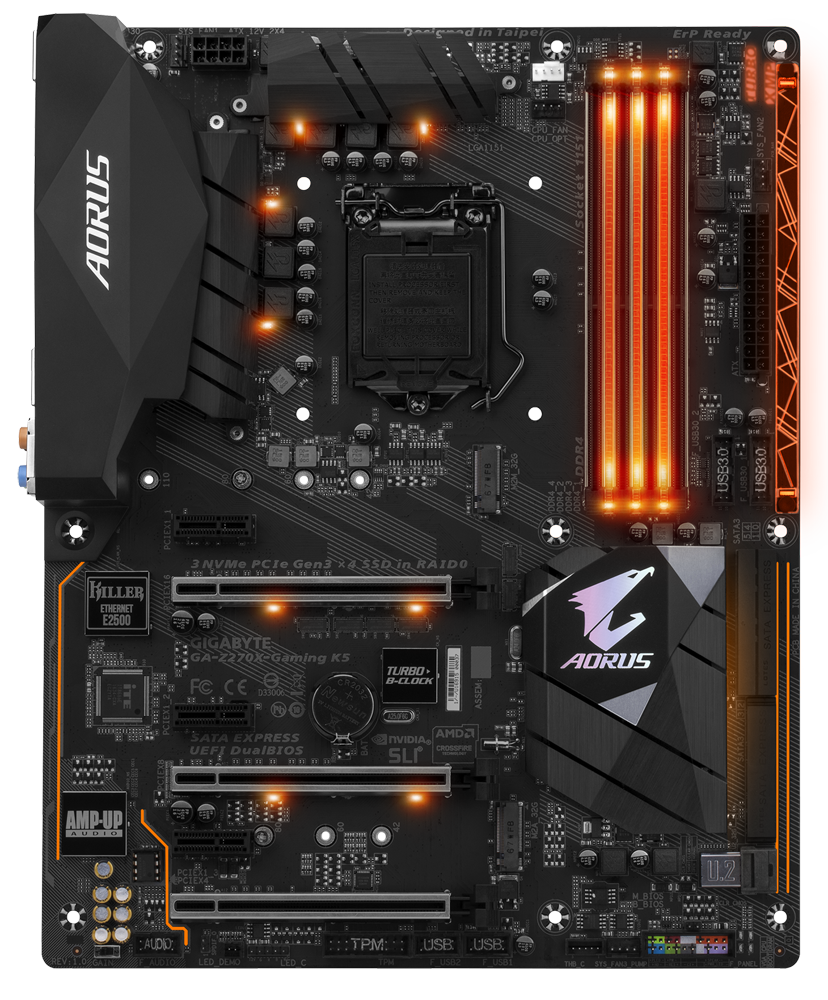

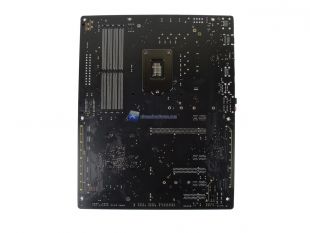

Arriviamo ad analizzare la scheda madre. Possiamo subito osservare come la GIGABYTE AORUS Z270-Gaming K5 si distacchi, per colori, dalla precedente e già vista AORUS Z270-Gaming 5. In questo caso avremo non solo una cover di dimensioni ridotte e che dunque coprirà solo le porte I/O posteriori ma sarà anche di colore Nero. Nero che viene ripreso anche per parte dell’inserto presente sull’Heatsink del PCH. Sinceramente la colorazione nera, della cover, in contrasto a quella Nero opaco e grigio del PCB sarebbe stata ideale anche per gli altri modelli della serie AORUS rispetto al bianco. L’unico altro modello ad adottare tale colorazione è la GIGABYTE AORUS Z270-Gaming 8 che vedremo più avanti. Per il resto la dotazione principale rimane la medesima degli altri modelli in particolar modo del sistema RGB Fusion che ci permetterà di modificare il colore di illuminazione delle diverse zone del PCB ove sono presenti LED SMD ad alta luminosità.

Come vi avevamo accennato su gentile richiesta di GIGABYTE utilizzeremo per le foto principali quelle ufficiali mentre proseguiremo con le nostre, come sempre, per i dettagli.

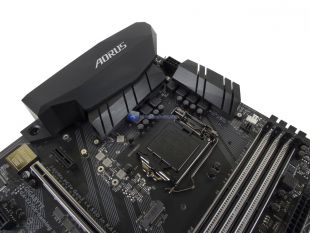

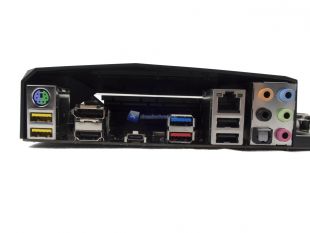

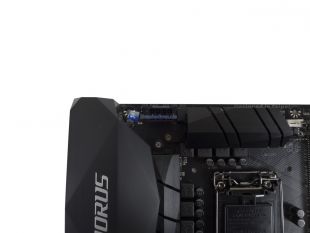

Partiamo dunque dalla zona socket. Zona come sempre caratterizzata dalla cover in plastica a coprire le porte I/O Posteriore e due Heatsink in alluminio di medie dimensioni e frastagliati che saranno incaricati di dissipare le fasi della scheda madre.

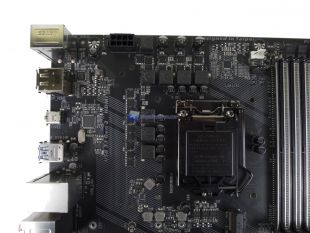

Ci basterà velocemente svitare le tre viti per la cover in plastica e le due viti per Heatsink per accedere subito al circuito di alimentazione della Z270-Gaming K5.

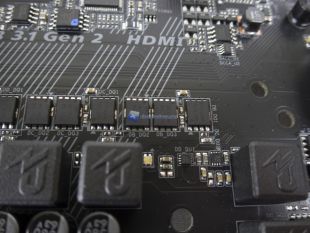

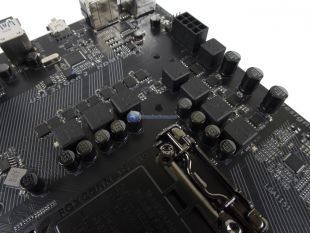

Circuito caratterizzato da un totale di 7 fasi di alimentazione organizzate secondo lo schema 4+3 del controller ibrido PWM Intersil ISL95866. Controller a quanto pare molto diffuso tra diversi modelli anche Z270. Circuito completato da condensatori Black allo stato solido della Chemicon da 10K e nuclei in ferrite con il tradizionale logo. Fasi e controller che, come vedremo, ci hanno garantito un valido Overclock.

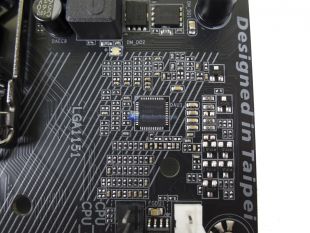

Dettaglio controller

Dettaglio singola fase per le RAM

Al solito per la GIGABYTE AORUS Z270-Gaming K5 avremo un connettore 8 Pin EPS e un primo Header Fan nell’angolo in alto a sinistra.

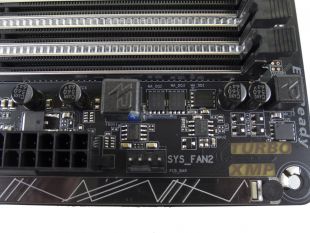

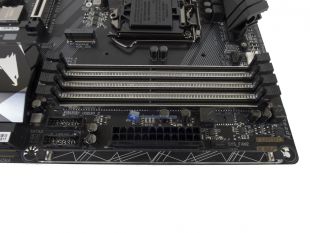

Per poi passare a destra con il classico connettore 24 Pin ATX. A lato immancabili due Header USB 3.0 e la cover in plastica trasparente a caratterizzare l’Accent LED oltre ad un secondo Header Fan.

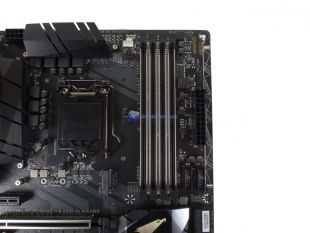

Immancabili quattro slot per RAM DDR4 con Steel Armor e set di LED SMD.

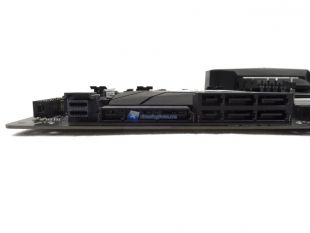

Scendendo verso il lalto destro troveremo il comparto Storage caratterizzato da sei porte SATA III e tre ulteriori porte SATA Express. Non manca l’attuale connettore U.2 a cui collegare driver dedicati con relativo adattatore non incluso.

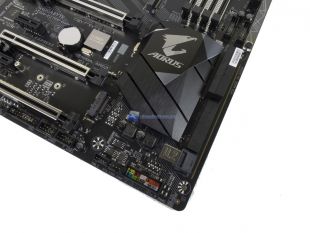

Dall’alto possiamo osservare meglio l’angolo destro della scheda madre che si caratterizza per la presenza immancabile di un Heatsink in alluminio di colore Nero Opaco che a secondo della luce diverrà o meno di un Grigio. Non da meno il logo AORUS sullo stesso.

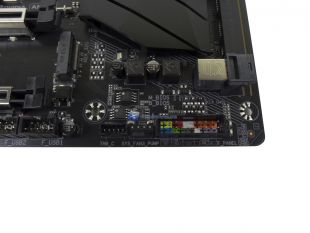

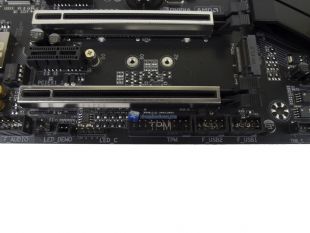

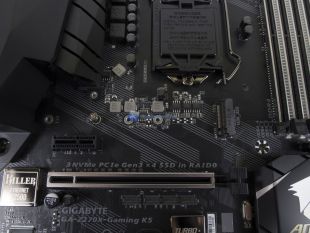

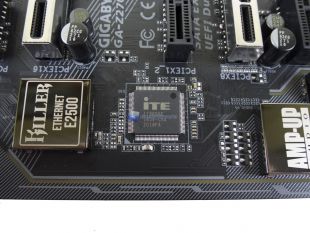

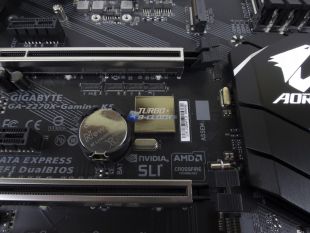

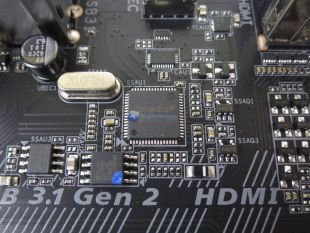

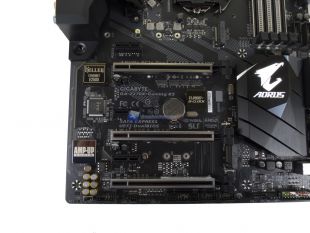

La zona inferiore della scheda madre invece si caratterizza per la presenza di tutti i classici Header per le connessioni frontali del case.

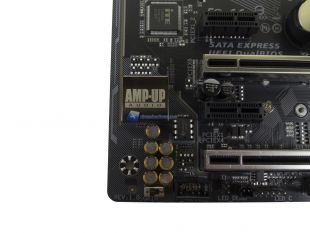

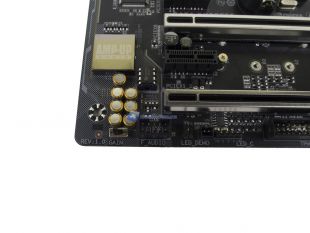

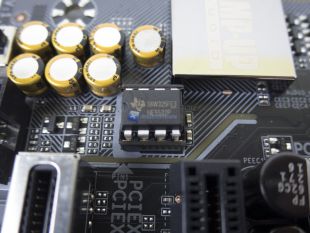

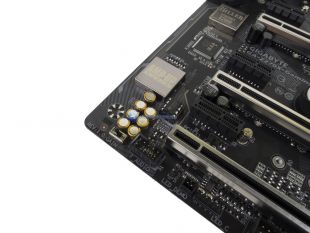

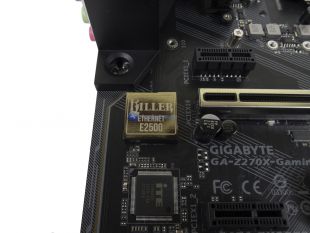

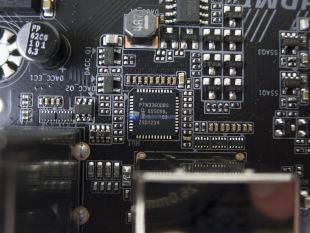

Nell’angolo sinistro della AORUS Z270-Gaming K5 è invece presente il circuito audio dedicato con chip Realtek ALC1120 corredato da supporto software Sound Blaster X-Fi MB5 e AMP-OP TI NE5532 della Texas Instruments. Non da meno anche i sette condensatori Nichicon Gold. Circuito ormai classico di molti modelli per offrire comunque un buon livello prestazionale anche nel comparto Audio dedicato.
